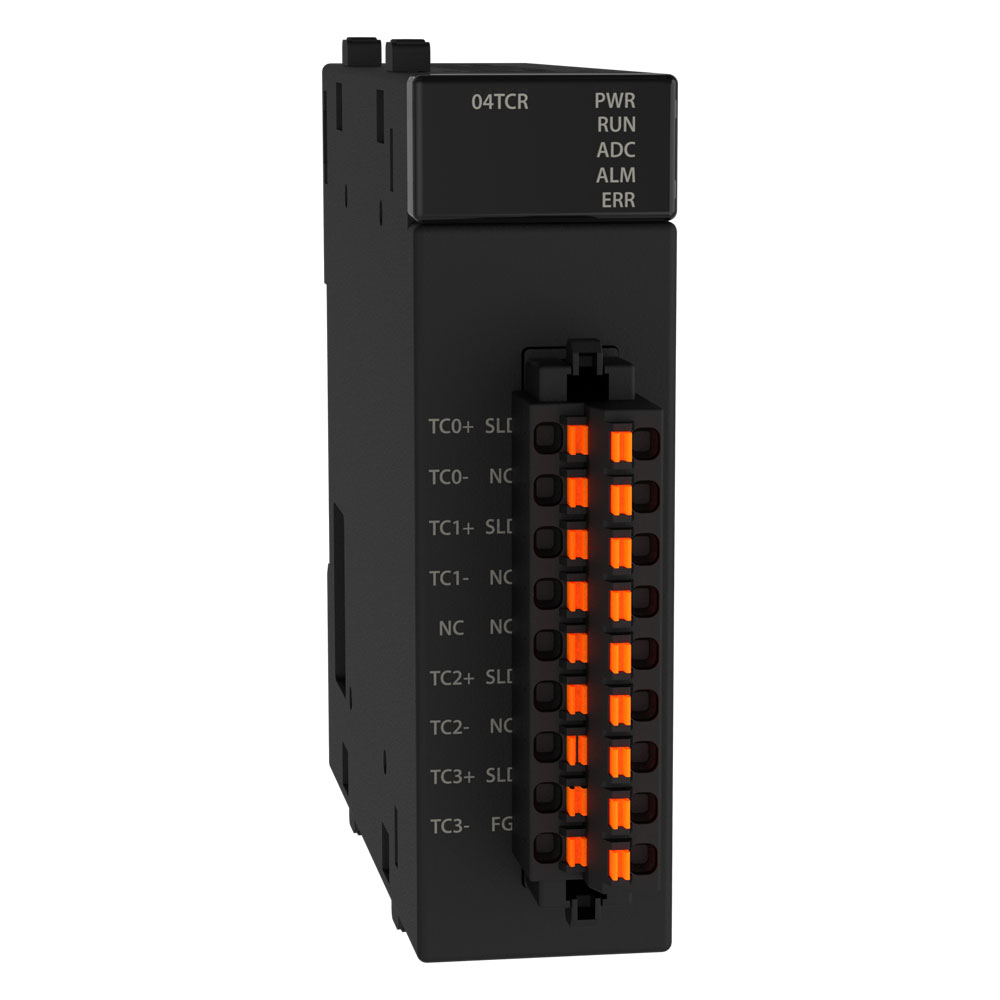

M04TCR
- ماژول گسترش ورودی دما با دقت بالا
- 4 کانال ورودی سنسور ترموکوپل
- گسترش از سمت راست
- دقت اندازه گیری ℃ 0.1
- دقت تبدیل %0.2±
- پشتیبانی از کنترل PID اتوتیونینگ
M04TCR
اتوماسیون صنعتی|پی ال سی|FATEK||بردها و |ماژول گسترش ورودی دما سریM|گسترش از سمت راست|M04TCR
| مشخصات | M04TCR |
| تعداد ورودی دما | 4 |
| دقت اندازه گیری | 0.1℃ |
| سیکل نمونهبرداری | سرعت بالا: 100ms/ch استاندارد: 200ms/ch |
| نوع سنسور دما | ترموکوپل نوع K, J, E, T, R, B, N, S و ورودی میلیولت (mV) |
| دقت تبدیل | ±0.2%（25° C±5° C) ±0.4% (55° C±5° C) |
| مبدل AD | 24-Bit |
| حالت عملکرد | کنترل PID کنترل ON/OFF |
| چرخه کنترل | از 0.1 تا 30 ثانیه بهعلاوه زمان یک اسکن |
| تیونینگ | اتوتیونینگ PID |
| ایزولاسیون | بین ورودی آنالوگ و CPU (ایزولاتور دیجیتال) ایزولاتور اپتوکوپلر بین کانالها |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| رطوبت مجاز | 20% تا 90% (بدون چگالش) |
| ارتفاع مجاز نصب | کمتر از2000 متر |
| مقاومت در برابر لرزش | 5~8.4Hz دامنه ارتعاش 3.5mm 8.4~ Hz 150 با شتاب ثابت 19.6m/s² (2G) 10G، 10 بار در هر سه محور مطابق استاندارد (IEC61131-2) |
| ایزولاسیون نویز | 1500Vp-p، عرض پالس 1μs |
| تحمل ولتاژ | 1500VAC به مدت 1 دقیقه بین ترمینالهای تغذیه، ورودی/خروجی و بدنه دستگاه |
| نشانگر | PWR : نشانگر تغذیه |
| RUN : ماژول در حال اجرا | |
| ADC: اجرای تبدیل آنالوگ به دیجیتال | |
| ALM : نشانگر آلارم | |
| ERR: نشانگر وضعیت خطا | |
| ابعاد(WxHxD) | 26.7x96.7x90 (mm) |
