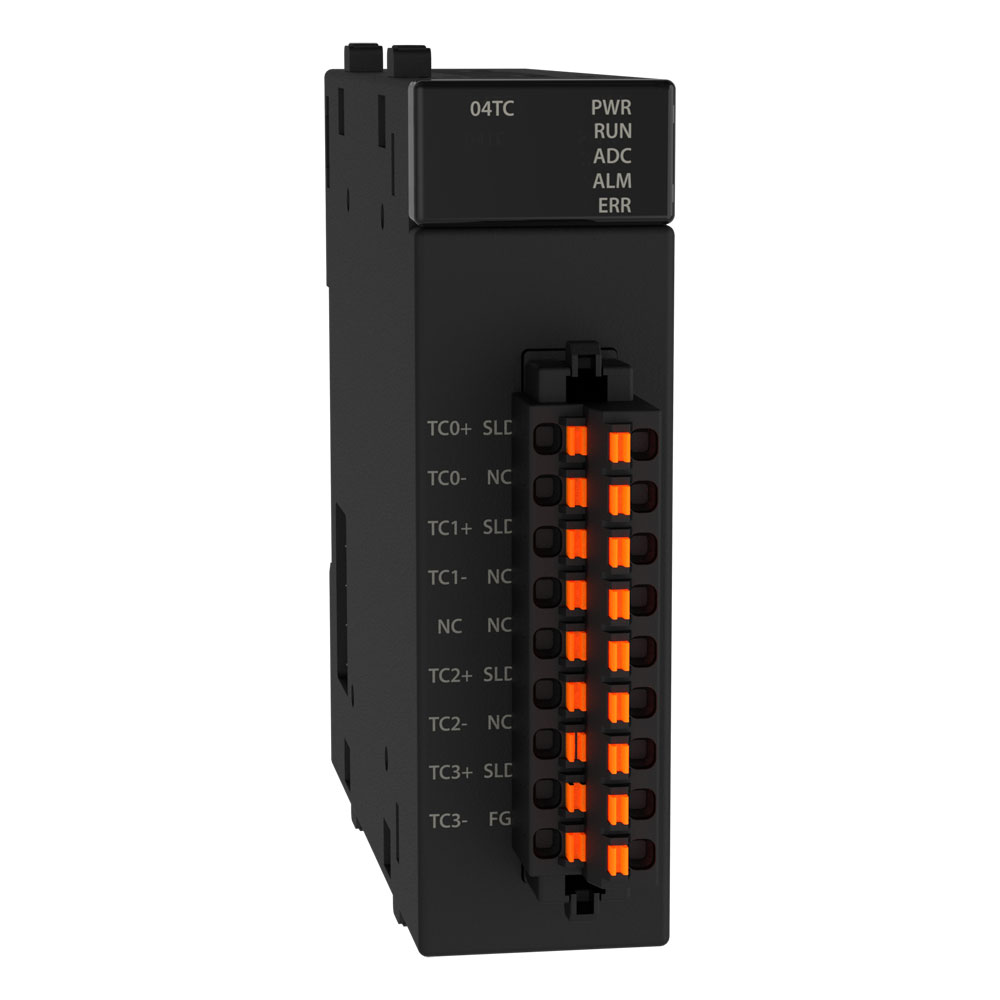

M04TC
- ماژول گسترش دمای ترموکوپل
- 4 کانال ورودی دما
- گسترش از سمت راست
- دقت اندازه گیری ℃ 0.1
- دقت تبدیل %0.5±
- پشتیبانی از کنترل PID اتوتیونینگ
اتوماسیون صنعتی|پی ال سی|FATEK||بردها و |ماژول گسترش دمای ترموکوپلM|گسترش از سمت راست|M04TC
مشخصات | M04TC |
تعداد ورودی دما | 4 |
دقت اندازه گیری | 0.1℃ |
سیکل نمونهبرداری | سرعت بالا: 200ms/ch استاندارد: 400ms/ch |
نوع سنسور دما | ترموکوپل نوع K, J, E, T, R, B, N, S و ورودی میلیولت (mV) |
دقت تبدیل | ±0.5% (25° C±5° C) ±1% (55° C±5° C) |
مبدل AD | 24-Bit |
حالت عملکرد | کنترل PID کنترل ON/OFF |
چرخه کنترل | از 0.1 تا 30 ثانیه بهعلاوه زمان یک اسکن |
تیونینگ | اتوتیونینگ PID |
ایزولاسیون | بین ورودی آنالوگ و CPU (ایزولاتور دیجیتال) بین کانالها: (ایزولاتور اپتوکوپلر) |
دمای کاری | 0 تا 55 درجه سانتیگراد |
رطوبت مجاز | 20% تا 90% (بدون چگالش) |
ارتفاع مجاز نصب | کمتر از2000 متر |
مقاومت در برابر لرزش | 5~8.4Hz دامنه 3.5mm 8.4~ Hz 150 با شتاب ثابت 19.6m/s² (2G) 10G، 10 بار در هر سه محور مطابق استاندارد (IEC61131-2) |
ایزولاسیون نویز | 1500Vp-p، عرض پالس1μs |
تحمل ولتاژ | 1500VAC به مدت 1 دقیقه بین ترمینالهای تغذیه، ورودی/خروجی و بدنه دستگاه |
نشانگر | PWR : نشانگر تغذیه |
RUN : ماژول در حال اجرا | |
ADC: اجرای تبدیل آنالوگ به دیجیتال | |
ALM : نشانگر آلارم | |
ERR: نشانگر وضعیت خطا | |
ابعاد(WxHxD) | 26.7x96.7x90 (mm) |
