آدرس R4052 را بصورت لحظه ای از طریق تایمر با مقدار 5560H(21856) مقداردهی نمایید و این بخش را به برنامه اصلی اضافه نمایید. وضعیت آدرس R4052 بعد از نوشتن برنامه و رجیسترها در مموری تغییر میکند و مجدد برای ذخیره دیتاها میبایست عدد 21856 در آدرس R4052 منتقل شود.

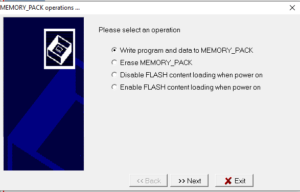

فرایند پروگرام FBS-PACK:

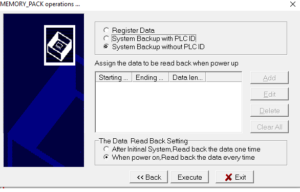

درصورتیکه روی برنامه پسورد تنظیم شده گزینه System Backup with PLC ID را انتخاب نمایید. در غیراینصورت روی System Backup without PLC ID کلیک نمایید.

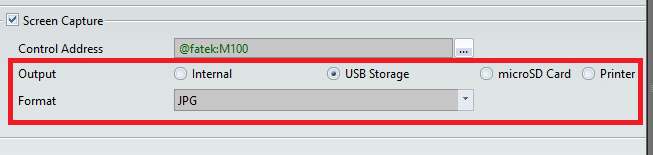

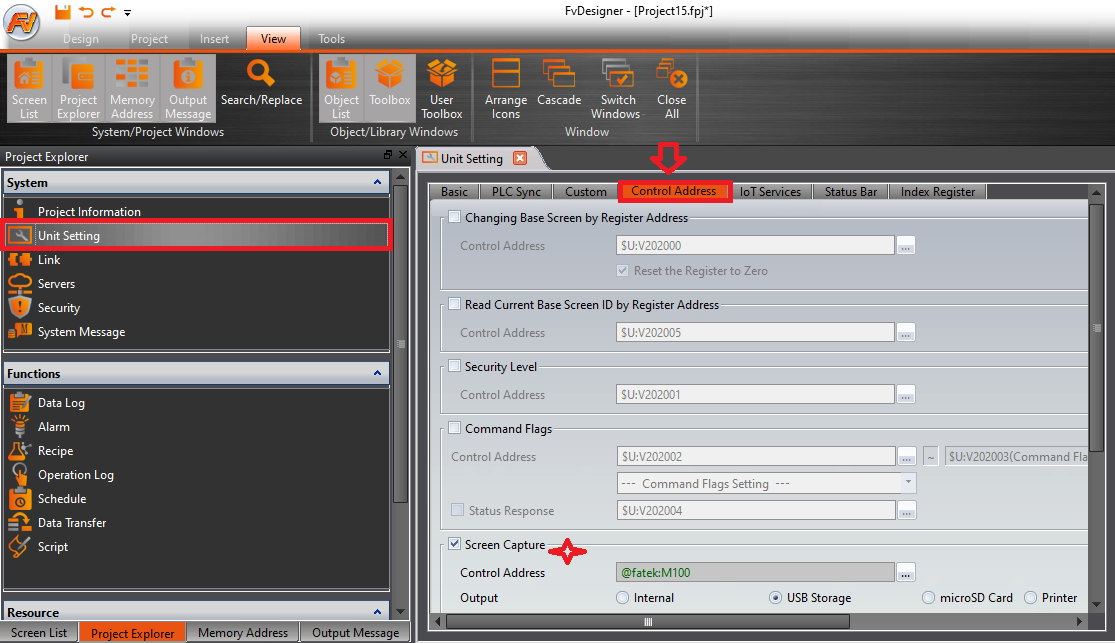

با استفاده از هاب پاور دار جهت تامین تغذیه مورد نظر تجهیزات می توان چند دیواس را به صورت همزمان به نمایشگرهای این سری متصل کرد.

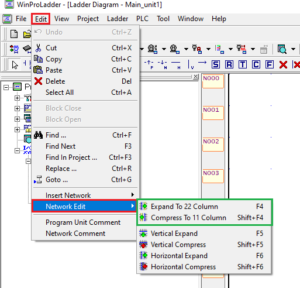

در نرم افزار WinproLadder بخش I/O Configuration را انتخاب نمایید.
از پنجره I/O Configuration روی تب Input Setup کلیک نمایید. برای اختصاص یک ورودی دیجیتال جهت ران شدن PLC گزینه Force Run Input را از حالت Not used خارج و یک ورودی دیجیتال را انتخاب نمایید.
مطابق شکل با فعال شدن ورودی دیجیتال X1، CPU ران می شود.

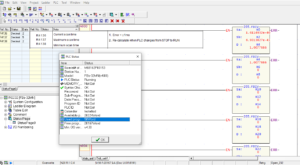

آدرسهای خاص PLC FATEK برای نمایش اسکن تایم جاری در نرم افزار WinProladder اختصاص داده شده است.

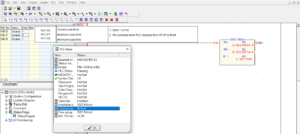

رجیستر R4136 مربوط به نمایش اسکن تایم جاری PLC فتک می باشد. آدرس R4137 برای ماکزیمم مقدار زمان اسکن برنامه می باشد.
توجه: لطفا برای محاسبه اسکن تایم جاری برنامه، حتما PLC فتک را یکبار STOP و سپس به حالت RUN تغییر وضعیت دهید.
برای مثال مقادیر اسکن تایم در یک برنامه شامل 9 WORD مطابق شکل می باشد.
مطابق شکل با زیاد شدن حجم برنامه PLC به 56 WORD در نرم افزار ، زمان اسکن نیز بیشتر میشود.

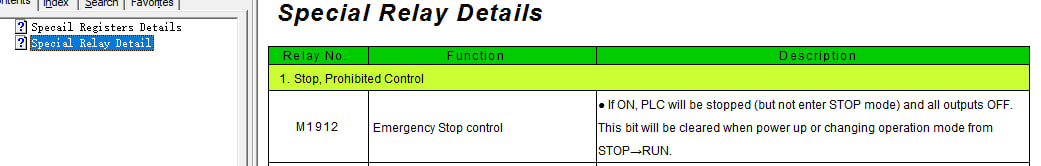

با فعال شدن بیت M1912 در PLC فتک، اسکن برنامه متوقف میشود و PLC از حالت RUN خارج میشود.

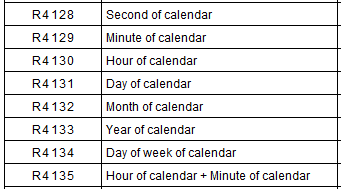

برای برنامه نویسی PLC جهت فعال شدن بیت M1912 در تاریخ مشخص، از رجیسترهای RTC مربوط به ساعت، دقیقه، روز، ماه و سال میلادی که اتوماتیک در PLC آپدیت میشوند، استفاده نمایید. با استفاده از توابع مقایسه کننده برای رجیسترهای RTC برنامه نویسی نمایید که در تاریخ مشخص بیت M1912 فعال شده و PLC از حالت RUN خارج و STOP شود.

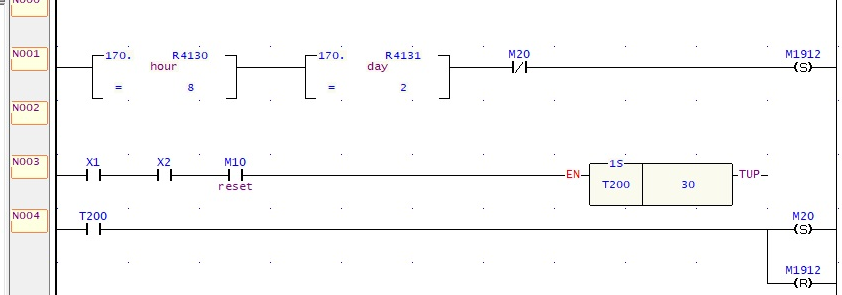

با توابع مقایسه کننده گروه Compare در نرم افزار winproladder برای مثال تابع (مساوی) 170 آدرسهایR4130,R4131 ... برای RTC را در تاریخ میلادی و ساعت مشخص تنظیم نمایید که خروجی بیت M1912 را ست نماید. سپس با دستور مشخصی نیز ریست بیت M1912 را برای مثال با ورودیهای دیجیتال یا بیت داخلی یا تایمر ریست کنید و یکبار PLC را خاموش و روشن نمایید.
- از بیتهای SPECIAL پورت برای فعالسازی و Enable تابع مدباس 150 استفاده نمایید.
M1960=PORT 1
M1962=PORT2
M1936=PORT3
M1938=PORT4

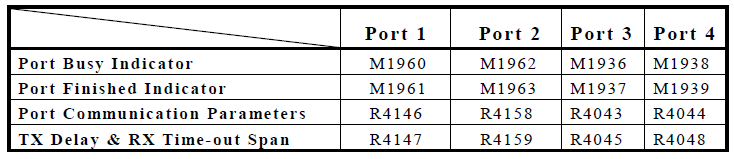

آدرسهای Special پورتهای PLC برای نمایش وضعیت مشغول و آزاد بودن هر پورت:

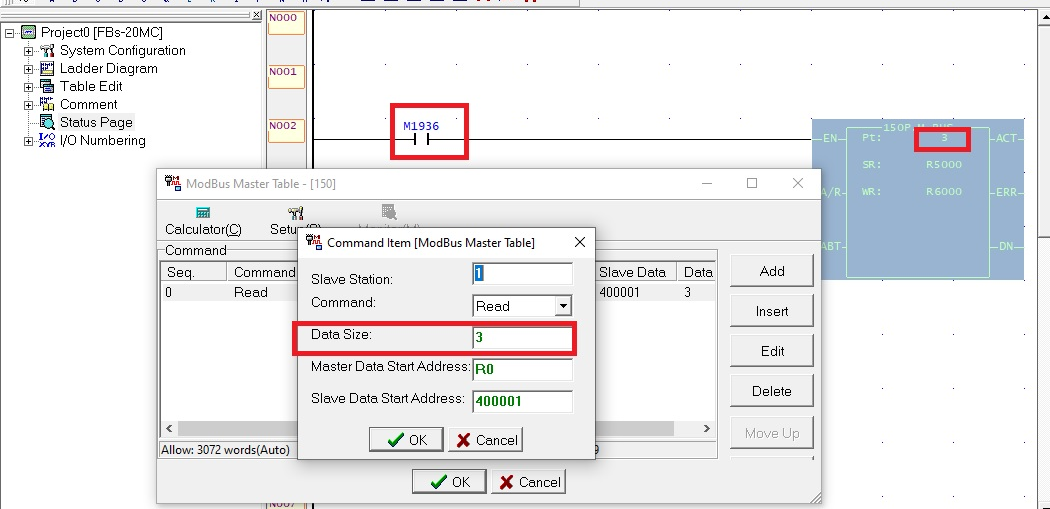

- در جدول تابع 150 طول DATA SIZE برای آدرسهای ترتیبی متوالی در فرامین read و write را زیاد نمایید و تعداد خطوط جدول کمتر شود.
- سرعت تبادل دیتا (Baud rate bit/sec) روی پورت PLC و دیوایس متصل به PLC نیز در محدوده مجاز، قابل افزایش می باشد.

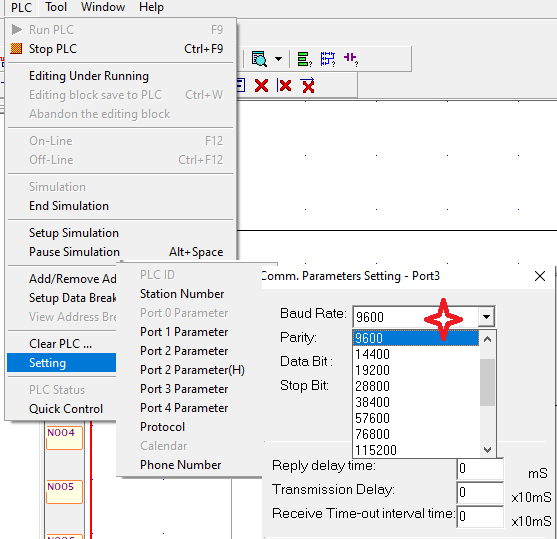

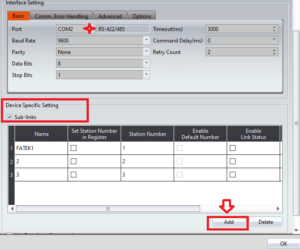

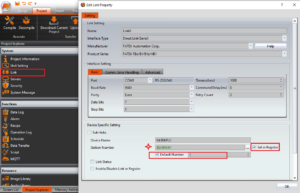

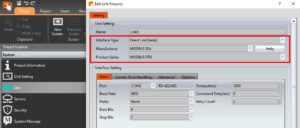

جهت افزایش بادریت PLC در حالت آنلاین از منوی PLC-Setting-Port—Parameter میتوان سرعت ارتباطی پورت PLC را افزایش داد و در دیوایس متصل به PLC نیز همین مقدار برای بادریت تنظیم شود.

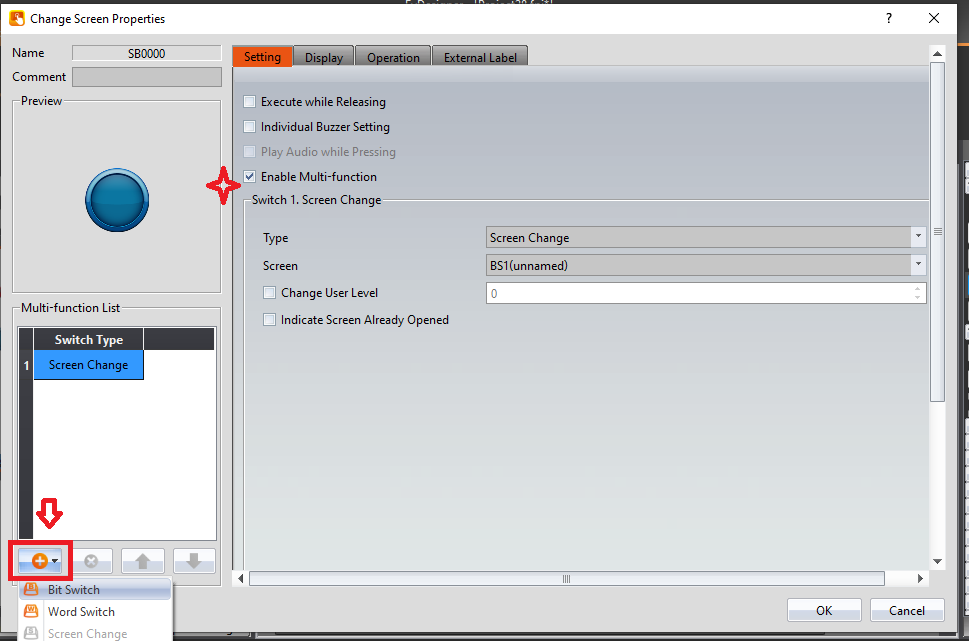

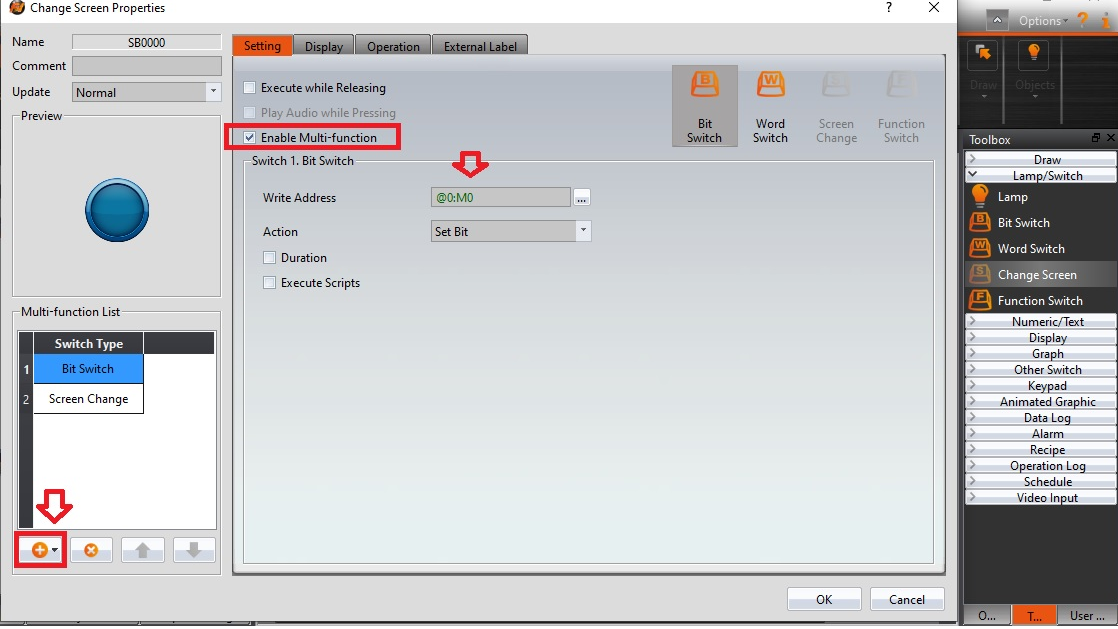

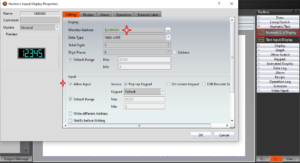

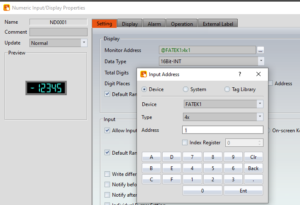

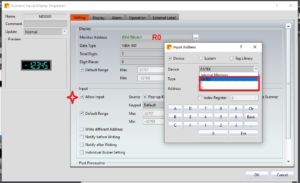

با انتخاب یک آبجکت change screen میتوان چندین عملکرد را با فعالسازی Enable multi function انجام داد. تیک enable را در بخش property آیتم change screen بزنید و یک bit switch را از ستون سمت چپ انتخاب نمایید.
وضعیت bit switch بصورت set و reset بیت یا momentary لحظه ای و دوحالته invert قابل تعریف می باشد.
