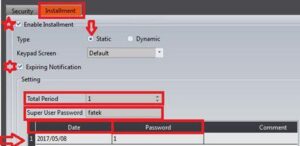

در قسمتInstallment می توان پسوردهایی را در تاریخ های مشخص تنظیم کرد کهHMI قفل شده و عمل نکند. از پنجرهProject Explorer، در قسمتSecurity، گزینهInstallment را انتخاب کنید وEnable Installment را تیک بزنید. به دو روش می توانید پسورد را در تاریخهای مشخص فعال کنید. درصورتیکهStatic را انتخاب کنید، تعداد دوره هایی کهHMI قفل می شود در قسمتTotal Period انتخاب و پسورد و تاریخ مورد نظر را در جدول وارد نمایید.
اگر پسورد از نوعStatic انتخاب شود، می توانیم پسوردهای دلخواه را در تاریخهای مشخصی تنظیم کنیم کهHMI قفل شود و کار نکند. با تیک زدنExpiring Notification ، قبل از رسیدن تاریخ موردنظر پیغام مربوط به پسورد روی صفحهHMI نمایش داده می شود. تعداد دفعات و تاریخ هایی که آیتم پسورد رویHMI ظاهر شود، در قسمتTotal Period تنظبم می شود. به این صورت که در زمانهای مشخصی می توان پسوردهای مختلفی تنظیم نمود کهHMI در آن تاریخ قفل شود. برای مثال در صورتیکهTotal Period برابر یک شود، فقط در یک تاریخ ، HMI قفل می شود و می بایست پسورد وارد شود. در قسمتDate، تاریخ موردنظر وارد می شود. در قسمت Password نیز پسورد دلخواه وارد می شود. با استفاده ازSuper User Password ، پسورد مادر می توان تعریف نمود که در تاریخ های مشخص کهHMI قفل می شود، برای فعال شدنHMI، پسورد مادر وارد شود. در صورتیکه پسورد از نوع Dynamicانتخاب شود، نرم افزار به طور اتوماتیک پسوردهایی را تولید می کند که می توانید برای باز کردن قفل HMIاستفاده نمایید.
برای تنظیمات پسورد Dynamicنیز می توانیم Expiring Notificationرا فعال کنیم که پیغام مربوط به پسورد ظاهر شود. First Expiring Dateمربوط به اولین تاریخ قفل شدن HMIاست که قابل تنظیم می باشد. در قسمت Generate Password، با نوشتن کاراکتر یا عدد در قسمت Key، درصورتیکه روی Generate Password Toolکلیک کنید پسورد مشخصی برای آن توسط نرم افزار تولید می شود.

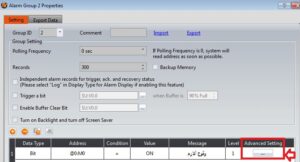

در محیط نرم فزار FV Designer ، از پنجره Project Explorer آیتم ALARM را انتخاب کنید. سپس تنظیمات شکل زیر را انجام دهید :

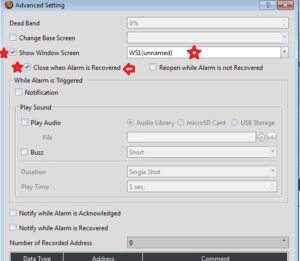

بعد از تنظیمات شرط وقوع آلارم، روی آیتم Advanced Setting کیلیک کنید :
می توانید گزینه Show Window Screen را فعال و پنجره1 (WS1) را انتخاب کنید. پنجره Window Screen را از قبل ایجاد کنید) با فعال کردن گزینه Close When Alarm is Recovered ، با برطرف شدن آلارم پنجره1 (WS1) به طور اتوماتیک بسته میشود.
توضیحات ایجاد Window Screen :

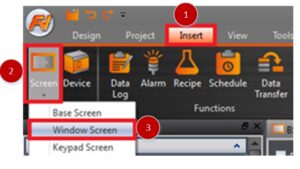

برای این منظور باید از نرم افزارهای مانیتورینگ PC-based استفاده نمود. دو نرم افزار iX Runtime و Soft Panel از محصولات این شرکت قابل ارائه می باشند که قفل سخت افزار(دانگل) آنها باید خریداری گردد. این نرم افزار ها امکان ارتباط با انواع کنترلرهای صنعتی از طریق درگاههای ارتباطی مختلف را دارا می باشند. همچنین در نرم افزار iX Runtime امکان مختلف و پیشرفته ای مانند کد نویسی(Script) جهت اضافه نمودن امکانات مختلف مانند پردازش تصویر و ... نیز وجود دارد.
بله. تنظیمات نرم افزار FvDesigner مطابق شکل زیر انجام می شود.
در پنجره Project Explorer ، آیتم Unit Setting را انتخاب کنید.
روی Control Address کلیک کنید. آیتم Command Flags را تیک بزنید. در قسمت Control Address می توان بیتهایی را برای فعال کردن بازر ، روشن یا خاموش کردن Backlight و آدرسی برای فعال کردن Screen Saver (اسکرین سیور) درنظر گرفت. برای مثال آدرس WM0 که شامل بیت M0 تا M15 می باشد در قسمت Control Address نوشته شده است.
در این قسمت، آدرس اولین بیت (M0) برای فعال کردن بازر، آدرس دومین بیت (M1) برای روشن کردن Backlight درنظرگرفته می شود. با روشن کردن بیت سوم (M2) صفحه HMI تاریک می شود (Backlight خاموش می شود) و مجدد می بایست بیت M1 را از PLC روشن کنید تا صفحه HMI روشن شود.
با یک کردن بیت سوم (M3) ، صفحه Screen Saver فعال می شود و با صفر کردن بیت M3 از مد Screen Saver خارج می شود.
این نوع HMI ها در نرم افزار PM Designer گزینه ای به اسم hmi usb driver برای نصب ندارد بنابراین باید به صورت زیر انجام شود.
با کابل (USB-B)پرینتری HMI را به پورت USB لپ تاب متصل کرده ، سپس از Device manager ، گزینه Neo HMI را انتخاب کرده و از Brows ، فایل PM DESIGNER را انتخاب کرده و فایل USB را با توجه به 32 یا 64 بیتی بودن windows انتخاب و update می¬کنیم.
در صفحه برنامه، روی Polygon کلیک کنید. کادری دور آن ظاهر می شود.
با کلیک مجدد روی آن، نقطه وسط ضلع ظاهر می شود. با قرار دادن کرزر روی نقطه ، شکل دست ظاهر می شود. برای ضلع مقابل نیز به همین ترتیب می باشد. کافیست کرزر را در وسط ضلع مقابل قرار دهید و به سمت دلخواه بکشید.
بنابراین می توانید چندضلعی موردنظر را رسم نمایید.
در پنجره Project Explorer ، گزینه Project Information را انتخاب کنید.
برای تبدیل مدل hmi روی HMI Model کلیک کنید و Change HMI Model را انتخاب نمایید. پنجره تغییر مدل HMI مطابق شکل باز می شود.
روی مدل P2 کلیک کنید و OK را انتخاب نمایید.تبدیل برنامه سری P5 به P2 انجام می شود.
با استفاده از توابع مقایسه کننده در PLCمی توانید درنظر بگیرید که اگر فشار از حد موردنظر بیشتر شد، بیت M0روشن شود. سپس در نرم افزار FvDesiner، بیت M0را مطابق شکل تنظیم نمایید.
این کار در HMI سری P2 و P5 امکان پذیر است. به شکل زیر توجه نمایید.

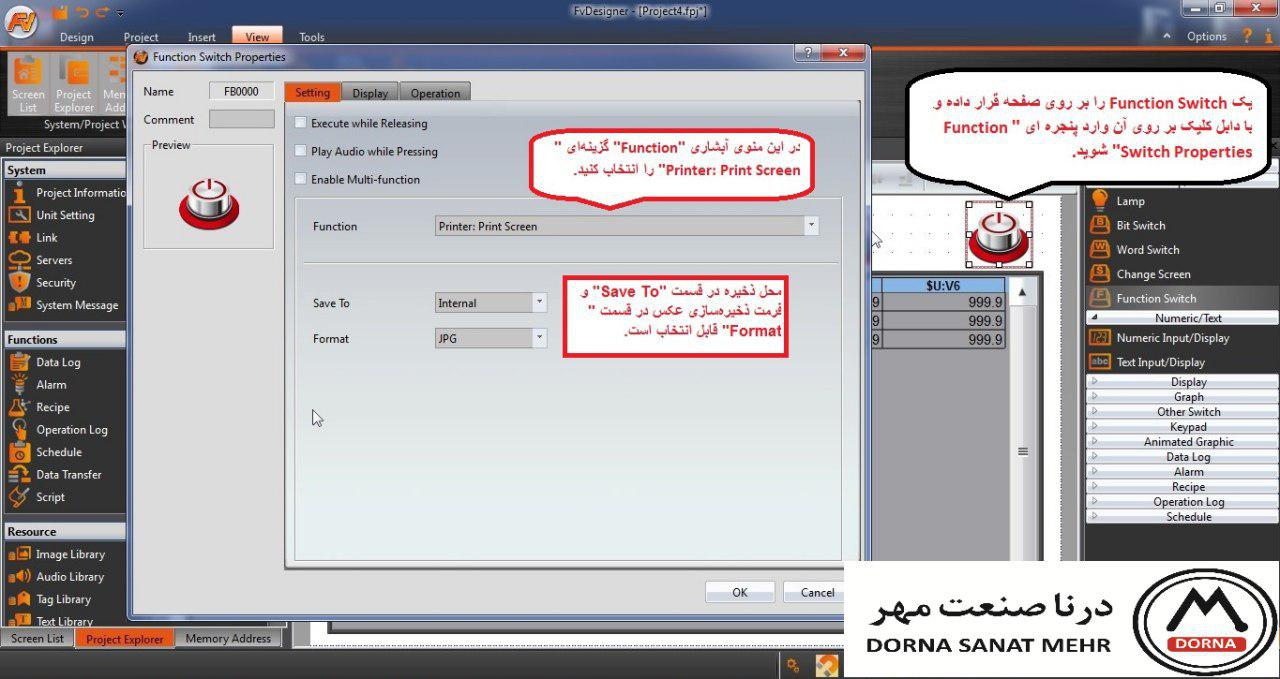

IP یا Ingress Protection درجه حفاظت تجهیزات در مقابل ورود گردو خاک و آب و رطوبت را بیان می کند که مطابق جداول زیر عدد اول درجه حفاظت در مقابل ورود ذرات جامد و عدد دوم درجه حفاظت در مقابل نفوذ آب و رطوبت را بیان می کند.
مثال : IP65
6 به معنی حفاظت کامل بدون نفوذ گردو غبار
5 به معنی عدم نفوذ در برابر پاشش آب از همه طرف (360 درجه) بدون فشار.
بسیاری از تجهیزات الکترونیکی باید در طول مدت استفاده در مواجه شدن با آلایندهها، رطوبت و ضربه از خود مقاومت نشان دهند. کلاس IP مشخصکنندهی این موضوع است که تا چه حد میتوان بدون در نظر گرفتن امنیت به مقاومت دستگاه اطمینان کرد.
در جدول زیر میتوانید شاخصههای اختصاصی کلاسهای مختلف IP را با هم مقایسه کنید:
میزان مقاوم بودن این پنلها در برابر رطوبت و سایر عوامل محیطی بصورت ذیل می باشد:
پشت پنل IP20
جلوی پنل IP65
رطوبت 10%~90% در دمای 40 درجه سانتیگراد

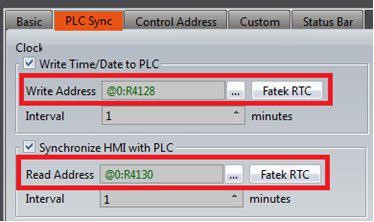

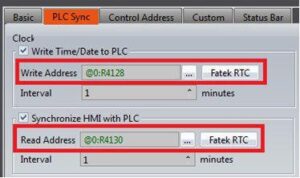

از پنجره project Explorer گزینه Unit Setting را انتخاب کنید سپس روی PLC SYNC کلیک کنید و تنظیمات RTC را انجام دهید
تنظیمات PLC Sync:
HMI دارای کلاک داخلی می باشد که می تواند با RTC(Real Time Clock) مربوط به PLC همزمان شود.
Write Time/Date to PLC : دیتای کلاک RTC مربوط به HMI را در آدرس رجیستر PLC می نویسد.
Synchronize HMI with PLC : دیتای کلاک RTC را از آدرس PLC می خواند و به داخل آدرس رجیستر HMI می نویسد.
Interval : فاصله زمانی برای نوشتن دیتای RTC
اگر برای بار اول می خواهید HMI سری P5 را پروگرام کنید ، ابتدا باید در بخش Download Manager گزینه Runnig Package مربوط به فایل پروژه را انتخاب و سپس گزینه Firmware را تیک برنید سپس دانلود نمایید. پیام Environment update برای بار اول جهت آپدیت فریم ور ظاهر میشود و تایید کنید. سپس فریم ور hmi آپدیت و پروژه روی hmi دانلود میشود. آپدیت فریم ور hmi فقط برای بار اول دانلود ضروری میباشد که فریم ور hmi با نرم افزار یکسان شوند و برای دفعات بعد جهت دانلود روی همان hmi نیاز نمی باشد.
برای دانلود کردن برنامه از طریق USB Flash در HMI سری P5 ابتدا باید از گزینه Project در نرم افزار FVDesigner ، گزینه Make USB Update File انتخاب شود. در پنجره ای که باز می شود یک مسیر جهت ذخیره کردن فایل فلش انتخاب کنید. با اتصال فلش به HMI پنجره Question برای آپدیت محتویات فلش برای شما باز می شود با تایید پیغام ، می توانید با انتخاب فایل ساخته شده برنامه را بر روی HMI دانلود کنید.
به صورت کلی برای ارتباط شبکه بین دو یا چند device ، یک سری تنظیمات در master و slave وجود دارد که باید انجام شود. برای ارتباط HMI به PLC معمولا HMI به عنوان master است و باید آدرس های slave در آن مشخص شود. از user manual می توانید آدرس های مدباس آن را پیدا کنید.
در پروتکل مدباس فانکشن کد های مختلفی وجود دارند که بیانگر نوع command هستند و به صورت زیر است :
فانکشن کد 0 : خواندن یک بیت
فانکشن کد 1 : خواندن و نوشتن یک بیت
فانکشن کد 3 : خواندن یک رجیستر
فانکشن کد 4 : خواندن و نوشتن گروهی رجیستر
فانکشن کد 6 : نوشتن گروهی رجیستر
برای مثال تنظیمات MODBUS در نرم افزار FVDesigner را ملاحظه فرمایید و HMI فتک بعنوان مستر می باشد:
دو راهکار برای نصب درایور MINI-USB در سری P5 وجود دارد.
1 - از قسمت Device Manager ویندوز بر روی گزینه ای که هنگام وصل پورت USB توسط کامپیوتر شناسایی می شود راست کلیک کنید و گزینه Update Driver را انتخاب کنید. سپس از گزینه Browse My Computer ، مسیری را انتخاب کنید که نرم افزار FVDesigner را نصب کرده اید و پوشه USB driver را در آنجا انتخاب کنید.
2 - در نرم افزار FVDesigner ، از قسمت Tools ، گزینه Install USB Driver را انتخاب کنید و OK کنید تا درایور توسط نرم افزار برای شما نصب شود.
نکته : به منظور نصب درایور USB در تمام HMI های FATEK سری FK/FT ، از راهکار اول می توان استفاده کرد.
در HMI P5 برای تغییر صفحه HMI توسط PLC از گزینه Unit setting تب control address گزینه Change Base Screen by Register Address را تیک زده و آدرس رجیستر plc را به آن اختصاص داده و با تغییر مقدار این آدرس در PLC صفحه HMI تغییر میکند.
