وقتی اتصال فاز و نول به پایه های N و L باتری شارژر برقرار شود ،LED های مربوط به Charging و DC OK روشن می شوند و دو پایه ی مربوط به Ready روی باتری شارژر که با Rdy نمایش داده شده و نشان دهنده آماده به کار بودن باتری شارژر است نیز به یکدیگر متصل می شوند، اما پایه های + و _ روی شارژر هیچ ولتاژ خروجی ایی را ندارند.
در ادامه با متصل کردن باتری به این دو پایه خروجی DC بر روی باتری اعمال می شود.
در واقع باتری شارژهای ACRO تا قبل از اتصال باتری به شارژر خروجی DC را فعال نمی کنند.
باتری شارژر ACRO جهت حفاظت دارای یک رله داخلی می باشد و با توجه به آن باید حتما" بار(در اینجا باتری) به خروجی باتری شارژر متصل باشد تا این رله عمل کند و خروجی شارژر فعال شود.
ارتباط HMIهای FATEKبا استفاده از قابلیت MULTI-LINKروی پورت سریال و Ethernetبدون نیاز به پروتکل مدباس امکانپذیر می باشد. یک HMIبعنوان Multi-Link Masterو دو HMIرا بعنوان Multi-Link Slaveروی پورت Serial(RS485)تعریف نمایید.
قابلیت NTP(Network Time Protocol)جهت سنکرون سازی و تنظیم تاریخ و ساعت دیوایسها بطور اتوماتیک از طریق اینترنت می باشد. با فعالسازی قابلیت NTPروی HMIاترنت دار فتک سری P5یا P2، امکان سنکرون سازی زمان و تقویم با ZONEمورد نظر در طی 5 دقیقه بعد از اتصال به اینترنت وجود دارد.
راهنمای قابلیت NTP-Network Time Protocol جهت سنکرون سازی و تنظیم تاریخ و ساعت HMI -فارسی
ورژن نرم افزار را بروز رسانی نمایید. آخرین ورژن FvDesigner را از سایت شرکت درنامهر دانلود نمایید.
از پنجره Project Explorer گزینه Project Information را انتخاب نمایید . سپس HMI model را انتخاب و change hmi model را انتخاب نمایید و مدل hmi را تغییر دهید.
برای کپی کردن برنامه از قبل میبایست پروژه FvDesigner را با نام و فرمت Project.uferp بصورت فایل FLASH USB تبدیل کنید و روی حافظه داخلی HMI منتقل نمایید. سپس در صورت نیاز در محل پروژه ، فایل ذخیره شده روی حافظه داخلی HMI را از طریق پورت COM(RS232 ,RS485) یا Ethernet روی HMI های دیگر با همان مدل کپی نمایید
کپی برنامه FATEK HMI مبدا روی مقصد از طریق پورت ارتباطی-فارسی
برای بررسی باز بودن پورت اترنت در منوی Start ویندوز گزینه RUN را انتخاب و دستور CMD را تایپ کنید.
در محیط Command Prompt ، با استفاده از دستورTelnet میتوانید نسبت به بررسی ارتباط کامپیوتر مورد استفاده با پورت خاصی از یک سرور یا سایت با آدرس IP مشخص اقدام نمائید. در ابتدا telnet و با یک فاصله IP مورد نظر و بایک فاصله دیگر شماره پورت را وارد می کنیم و با زدن Enter پورت بررسی می شود.
روش بررسی باز بودن پورت اترنت Port جهت اتصال به یک IP استاتیک- فارسی

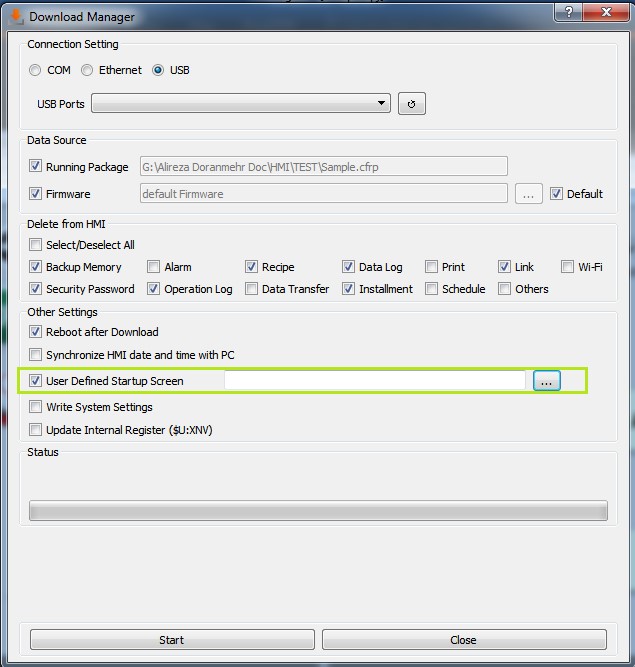

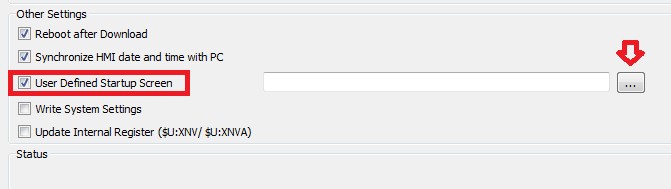

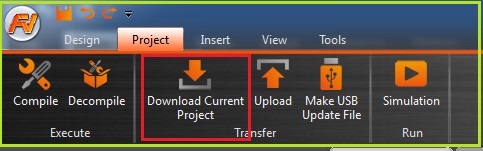

در هنگام دانلود برنامه روی hmi از قسمت Download Manager تیک User defined Startup Screen را فعال نمایید و سپس عکس لوگو با فرمتهای bmp,jpeg,jpg را انتخاب نمایید.
ویدئو راهنمای گراف در نرم افزار FvDesigner
بله - می توان با زاویه های 90و180و270 نمایش دهد برای اینکار باید در نرم افزار FVDesigner و سیستم منوی سخت افزار HMI زاویه Orientation را یکسان تنظیم کرد.

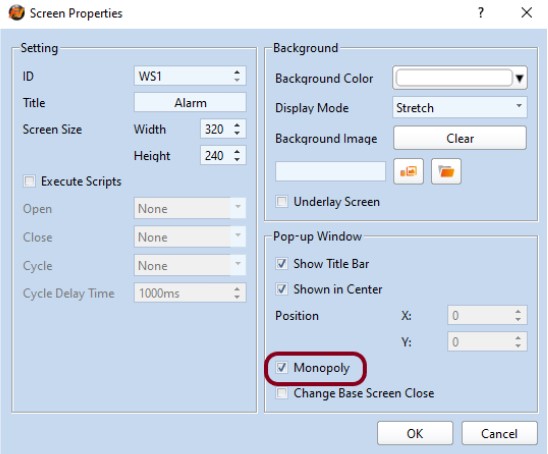

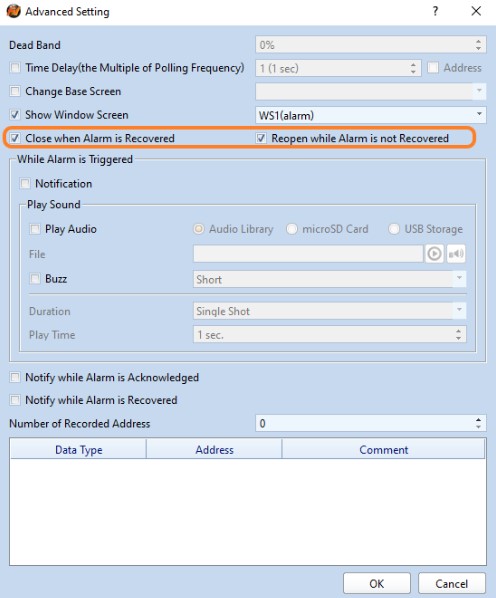

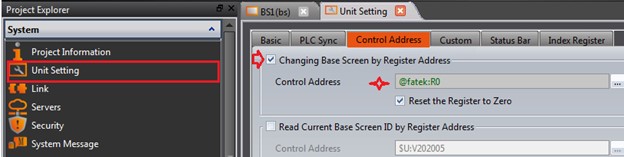

با فعالسازی آیتم Enable Multi function در بخش properties bit switch میتوان چند عملکرد برای سوئیچ تعریف نمود. در لیست مالتی فانکشن، screen change را اضافه نمایید و وضعیت close pop up window screen را انتخاب نمایید. اکشن bit switch را نیز روی set bit انتخاب نمایید.
این کار با دو روش قابل اجرا می باشد:
روش اول :از طریق نرم افزار FVDesigner و با قابلیت Pass Through (به راهنمای Pass Through) (File 10)مراجعه شود

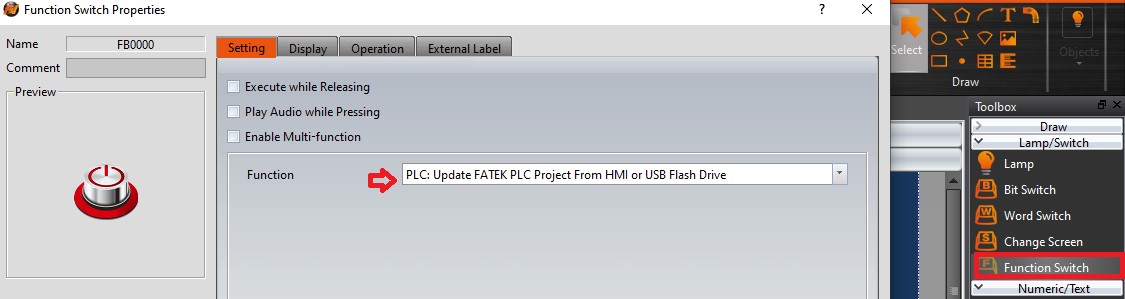

روش دوم: از طریق فلش USB یا مموری. آیتم فانکشن سوئیچ در HMI را انتخاب نمایید و Function را مطابق شکل تنظیم نمایید.
راهنمایی آپلود سری P با استفاده از فلش- فارسی
جهت مخفی کردن آبجکت در نرم افزار FvDesigner، روی آبجکت موردنظر کلیک کنید تا انتخاب شود و کلیک راست نمایید. سپس گزینه Hide Selectionرا انتخاب کنید.
با Hideکردن، آبجکت در صفحه دیده نمی شود و مخفی می شود. برای نمایش مجدد از منوی Viewدر بالای صفحه نرم افزار، آیتم Object Listرا انتخاب نمایید.
SMTP(Simple Mail Transfer Protocol) ، پروتكلی است كه به طور گسترده برای ارسال ایمیل از طریق اینترنت مورد استفاده قرار می گیرد. در این بخش چگونگی انجام تنظیمات و فعالسازی اجازه دسترسی جهت ارسال ایمیل از طریق HMIبیان خواهد شد. به عنوان مثال ، هنگامی که آلارمی رخ می دهد، می توان بلافاصله یک پیام هشدار را به یک اپراتور یا یک گیرنده ایمیل مشخص ارسال کرد ، به این ترتیب اپراتور می تواند عمده مسائل موجود در دستگاه را کنترل نماید.
دو عدد PLC با استفاده از پورتهای RS232 و RS485 بطور مجزا به یک HMI سری P2070SD متصل شده اند. میخواهیم مقدار دمای خوانده شده از PLC اول را به PLC دوم از طریق HMI انتقال دهیم و عملیات مقایسه در PLC دوم انجام و رله خروجی روشن شود. هیچ اتصال فیزیکی از طریق پورت RS232 یا RS485 بین دو PLC وجود ندارد و فقط از طریق HMI با یکدیگر در ارتباط می باشند.
با قابلیت Data Transfer روی HMI می توان اطلاعات را از مبدا به مقصد انتقال داد.
برای فعالسازی قابلیت Data Transfer در نرم افزار FvDesigner، از تب Insert آیتم Data Transfer را انتخاب نمایید.
این آیتم در بخش Project Explorer نرم افزار نیز قابل انتخاب می باشد. در اینصورت روی گزینه Add کلیک نمایید. صفحه Data Transfer Group1 باز می شود.

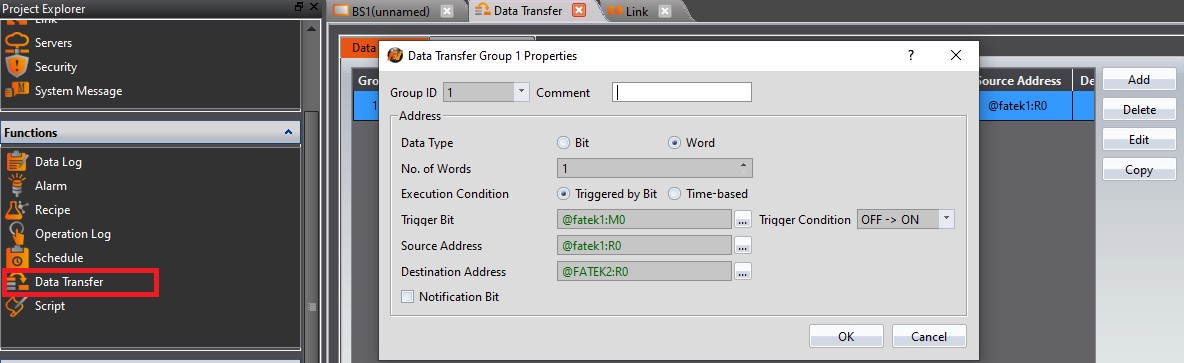

در این صفحه نوع دیتای انتقالی را ، با فرمت bit یا word ، در بخش Data Type انتخاب نمایید. شرط ارسال دیتا نیز در بخش Execution Condition قابل انتخاب است. دیتا بصورت زمانبندی بر حسب دهم ثانیه (Time-based) یا با تریگ شدن یک بیت (Triggered by bit) انتقال می یابد.
با انجام این تنظیمات ، مقدار دیتا بصورت زمانبندی شده از آدرس R0 در PLC اول (سورس) به آدرس R0 در PLC دوم (مقصد) منتقل می شود.
راهنمای فانکشن Data Transfer در HMI FATEK-فارسی
