موضوع مقاله :  سنکرون سازی دیزل ژنراتورها و تابلو سنکرون

 بخش چهارم: سیستم مانیتورینگ

چکیده مقاله :

در این مقاله به بررسی نحوه کارکرد سیستم های سنکرون، مزیت ها و کاربردهای رایج آن پرداخته می شود.

موازی سازی دو یا چند دیزل ژنراتور به جای نصب یک دیزل ژنراتور بزرگ دارای مزیت های زیادی از جمله بازدهی، افزونگی، تعمیر و نگهداری راحتتر و … می باشد.

تامین توان در شرایط اضطراری ، موازی سازی با یک یا چند ورودی برق شهر و ژنراتور از کاربردهای رایج سیستم سنکرون می باشد. از جمله موارد بسیار با اهمیت، حفاظت در سیستم سنکرون می باشد تا از آسیب دیدن تجهیزات تحت کنترل جلوگیری شود. همچنین با توجه به فراهم شدن زیر ساختهای لازم جهت مانیتورینگ تجهیزات ، روشهای مختلف در این زمینه را شرح خواهیم داد. در نهایت به شرح تابلو سنکرون و اجزا تشکیل دهنده آن خواهیم پرداخت.

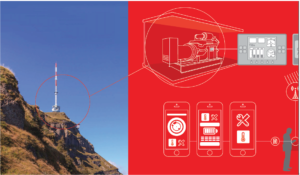

راه حلهای مانیتورینگ و کنترل از راه دور در ComAp  :

ComAp راه حل های مختلفی را جهت مانیتورینگ و کنترل سیستم دیزل ژنراتور ارائه داده است.

سنکرون سازی دیزل ژنراتورها و تابلو سنکرون -بخش چهارم - monitoring

AirGate: تکنولوژی قدرتمند AirGate با طیف گسترده ای از کنترل کننده های ComAp سازگار است و امنیت اتصال اینترنت را ساده می کند.با استفاده از این سیستم منحصر به فرد کاربران می توانند بدون نیاز به VPN ، IP سنکرون سازی دیزل ژنراتورها و تابلو سنکرون -بخش چهارم - AirGateAddress یا فایروال های شرکتی با کنترلر ارتباط برقرار کنند.

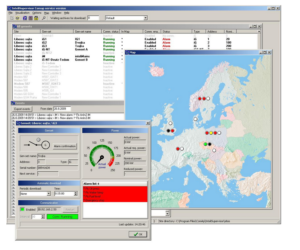

WebSupervisor: WebSupervisor یک سیستم بر پایه Cloud based جهت مانیتورینگ و کنترل از راه دور کنترلرهای ComAp است که به کاربران امکان ارتباط با کنترلرهای ComAp را از هر نقطه در جهان، جهت نظارت کامل و کنترل از راه دور با استفاده از کامپیوتر، تبلت و یا گوشی های هوشمند می دهد.

اتصال به سادگی و با استفاده از تکنولوژی AirGate می باشد. دارای قابلیت پشتیبانی از AirGate، LOCATEو GPS، همچنین قابلیت مانیتورینگ آلارمها. داده ها و اطلاعات به صورت دوره ای به روز می شوند. همچنین امکان گزارش گیری جهت پشتیبانی به طور مداوم به کاربران داده می شود.

سنکرون سازی دیزل ژنراتورها و تابلو سنکرون -بخش چهارم - WebSupervisor 1

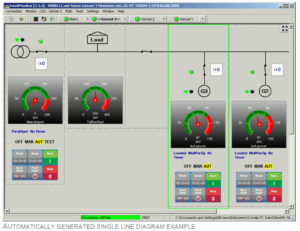

InteliMonitor: نرم افزار مانیتورینگ به وسیله کامپیوتر برای کنترلرهای  ComAp،جهت نظارت آنلاین کنترلر یا سایت و بررسی حافظه کنترلر می باشد.

این نرم افزار شامل :

  • نمودار SCADA کاملا قابل تنظیم
  • ·        مرور تمام مقادیر اندازه گیری و محاسبه شده
  • تنطیم set point
  • ·        مانیتور PLC، ابزار مانیتورینگ PLC بخشی از InteliMonitor می باشد.

InteliMonitor می تواند از روش های زیر به کنترلر یا سایت متصل شود:

  • به صورت مستقیم با استفاده از کابل سریال
  • از راه دور با استفاده از مودم
  • از راه دور با استفاده از اینترنت(اترنت)
  • از راه دور با استفاده ازAirGate
  • به صورت آفلاین (بررسی داده هایی که از قبل ذخیره شده اند)

سنکرون سازی دیزل ژنراتورها و تابلو سنکرون -بخش چهارم - 66 3

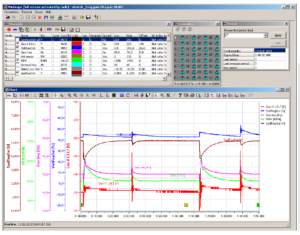

WinScope : نرم افزار گرافیکی مانیتورینگ کنترلرهای  ComAp می باشد.

  • مانیتورینگ و آرشیو مقادیر و پارامترهای کنترلرهای ComAp
  • مشاهده روند واقعی/حافظه کنترلر
  • تغییر آنلاین پارامترهای کنترلر جهت تنظیم آسان
  • فعال کردن پارامتر تنظیمات کنترلرهایECONو INCON

 فعال سازی WinScopeشامل سه  سطح می باشد:

◄بدون فعال سازی، WinScopeذر حالت دمو(Demo mode) قرار می گیرد، فقط اطلاعات از قبل ذخیره شده قابل مشاهده می باشد.

◄ ورژن پایه فقط  شامل مانیتورینگ یک کنترلر و ماکزیمم چهار کانال می باشد،این ورژن رایگان می باشد و جهت دریافت کد فعال سازی باید پرسشنامه تکمیل شود.

◄ ورژن پیشرفته امکان مانیتورینگ 32 کنترلر و 32 کانال می باشد.

سنکرون سازی دیزل ژنراتورها و تابلو سنکرون -بخش چهارم - winscope 1
